Android 4.1で追加されたNAVIGATION_BAR_PANEL_LAYERについて

以下の記事にて、表示レイヤーの確認を行いました。

JBの表示レイヤーについて
http://d.hatena.ne.jp/baroqueworksdev/20120630/1341084903

今回は新規追加レイヤー、NAVIGATION_BAR_PANEL_LAYERの確認です。

NAVIGATION_BAR_PANEL_LAYERの使用箇所

PhoneWindowManager#windowTypeToLayerLw()にてwindowTypeからLayerの値に変換するので、grepはTYPE_NAVIGATION_BAR_PANELで。
引っかかるのは以下の3ファイルでした。

SystemUIが使用していますね。

• com\android\systemui\statusbar\phone\PhoneStatusBar.java
• com\android\systemui\statusbar\tablet\TabletStatusBar.java
• com\android\systemui\statusbar\tablet\TabletTicker.java

PhoneStatusBar.javaに焦点をあてて調査します。
TYPE_NAVIGATION_BAR_PANELを使用しているのは以下のモジュール。

BaseStatusBar#updateSearchPanel
↓
PhoneStatusBar#getSearchLayoutParams()　←★ここでWindowLayoutのパラメータとして使用

BaseStatusBar#updateSearchPanelのモジュール内で、
mSearchPanelViewというViewをWindowにaddViewしていました。

    protected void updateSearchPanel() {
        // Search Panel
        boolean visible = false;
        if (mSearchPanelView != null) {
            visible = mSearchPanelView.isShowing();
            WindowManagerImpl.getDefault().removeView(mSearchPanelView);
        }

        // Provide SearchPanel with a temporary parent to allow layout params to work.
        LinearLayout tmpRoot = new LinearLayout(mContext);
        mSearchPanelView = (SearchPanelView) LayoutInflater.from(mContext).inflate(
                 R.layout.status_bar_search_panel, tmpRoot, false);
        mSearchPanelView.setOnTouchListener(
                 new TouchOutsideListener(MSG_CLOSE_SEARCH_PANEL, mSearchPanelView));
        mSearchPanelView.setVisibility(View.GONE);

        WindowManager.LayoutParams lp = getSearchLayoutParams(mSearchPanelView.getLayoutParams());

        WindowManagerImpl.getDefault().addView(mSearchPanelView, lp);
        mSearchPanelView.setBar(this);
        if (visible) {
            mSearchPanelView.show(true, false);
        }
    }

SearchPanelViewってなんだ？

mSearchPanelViewの表示タイミングは以下のソースを参照。
com\android\systemui\statusbar\phone\PhoneStatusBar.java

    @Override
    public void showSearchPanel() {
        super.showSearchPanel();
        WindowManager.LayoutParams lp =
            (android.view.WindowManager.LayoutParams) mNavigationBarView.getLayoutParams();
        lp.flags &= ~WindowManager.LayoutParams.FLAG_NOT_TOUCH_MODAL;
        WindowManagerImpl.getDefault().updateViewLayout(mNavigationBarView, lp);
    }


    private Runnable mShowSearchPanel = new Runnable() {
        public void run() {
            showSearchPanel();
        }
    };
    View.OnTouchListener mHomeSearchActionListener = new View.OnTouchListener() {
        public boolean onTouch(View v, MotionEvent event) {
            switch(event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                if (!shouldDisableNavbarGestures()) {
                    mHandler.removeCallbacks(mShowSearchPanel);
                    mHandler.postDelayed(mShowSearchPanel, mShowSearchHoldoff);
                }
            break;

            case MotionEvent.ACTION_UP:
            case MotionEvent.ACTION_CANCEL:
                mHandler.removeCallbacks(mShowSearchPanel);
            break;
        }
        return false;
        }
    };

    private void prepareNavigationBarView() {
        mNavigationBarView.reorient();

        mNavigationBarView.getRecentsButton().setOnClickListener(mRecentsClickListener);
        mNavigationBarView.getRecentsButton().setOnTouchListener(mRecentsPanel);
        mNavigationBarView.getHomeButton().setOnTouchListener(mHomeSearchActionListener);
        updateSearchPanel();
    }

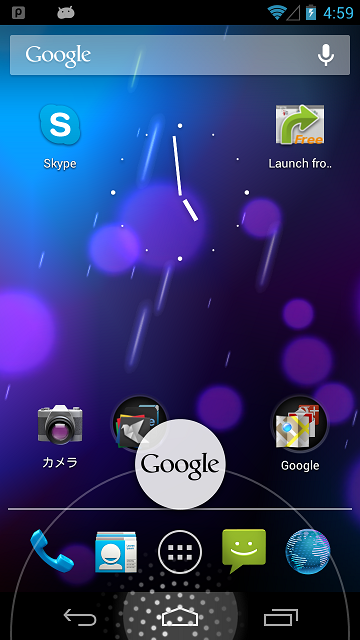

ようはHomeキーを一定時間押し続けると、SearchPanelViewが表示されます。
Viewの処理はこちらのソースを参照

\sources\android-16\com\android\systemui\SearchPanelView.java
